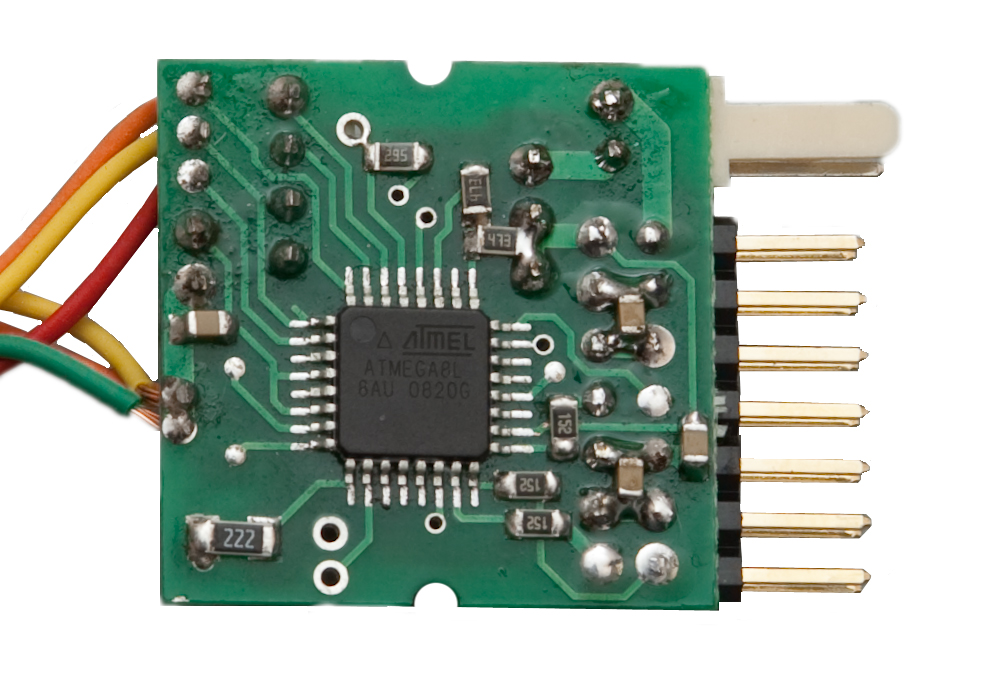

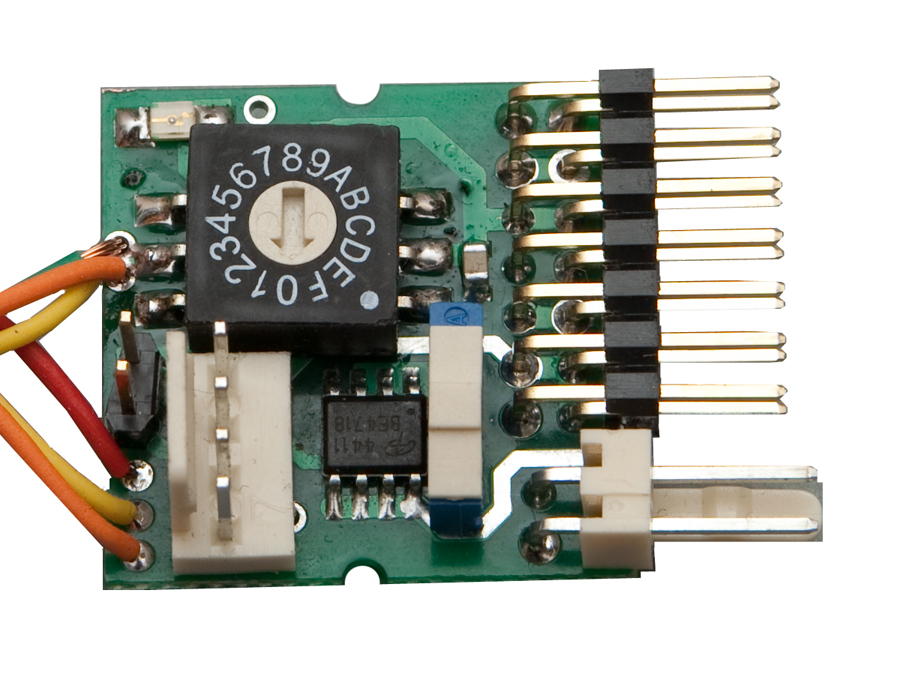

F1A avia modelių valdiklis

  • Valdo tris servo mechanizmus.
  • RDT įėjimas.
  • Papildoma maitinimo jungtelė trekeriui.
  • Plokštės matmenys 25x25mm

Taimeris suskirstytas į 4 nustatymų grupes Set1...Set4. Kiekvienoje grupėje galima nepriklausomai užsiduoti visus laikus ir kampus. Set`ą pasirenkame sukamo jungiklio pagalba. Maitinimas įjungiamas atskiru jungikliu. Kiekvienai grupei skirta po 4 jungiklio pozicijas, kurios tarpusavyje skiriasi tik atskirai užduodamais parašiūtavimo laikais. Toks sprendimas leidžia su kompiuterių neperkrovus konfigūracijos turėt skirtingas nustatymų kombinacijas. Taimerio darbą testuot galima neatjungus kompiuterio kabelio. Naujose programos versijose , taimeriui dirbant, bus galima kompiuterio ekrane matyt esamą fazę ir kampus. Dar viena unikali galimybė - uždėjus varnelę ant "manual config" ir programoje pakeitus kampą, taimeris realiam laike pasuks servo mašinėlę. Visi nustatymai iškarto modeliuosis ir sklandytuve. Įjungus taimerį praeina testas, servai pasukinėjami ir po 2 sekundžių pereinama į rato poziciją. Atsirado papildoma fazė: jei nurodomas "tow time" laikas (kiekvienai mašinėlei individualiai) tai iš "tow" į "circle" grįžta tik po nurodyto vėlinimo. Vėlinimo metu servai statomi į "delaed position" poziciją. Jei vėlinimas nepageidaujamas, "delaed position" nurodome tą pačia poziciją kaip "circle". Kablio atsikabinimo fazė turi iki 16 subfazių. Vykdoma tiek subfazių, keliose nurodytas nenulinis laikas. Jei randama subfazė su nurodyta trukme 0 - pereinama į parašiūtavimo fazę. Parašiūtavimo laiką nurodome sukamu jungikliu (visi laikai konfygūruojami programos pagalba).

Globalios opcijos:


  • RDT - nurodome ar naudojamas RDT įėjimas;
  • LED - ar režimų indikacijai naudot ant plokštės stovintį šviesos diodą (baterijos taupymo sumetimais);
  • Sound - atitinkamai išjungia arba įjungia garsiakalbiuką;
  • Power save - taimeris turi TIKRĄ maitinimo komutaciją (skirtingai nuo senesniųjų, kur tik varnelė programoje buvo, bet niekas mašinėlėms maitinimo neišjungdavo). Plokštėje stovi galingas MOSFET raktas, kuris, praėjus po parašiutavimo programoje užduotam sekundžių skaičiui, pilnai išjungia servų maitinimą. Taipogi "užmigdomas" ir procesorius. Trys mažos servo mašinėlės nejudėdamos ima 35...45 mA srovės. Procesorius dirbdamas ima 5mA srovę. Išsijungus maitinimui taimeris su servais naudoja 0,05 mA srovę. Nenorėdami kad taimeris išsijungtu, nuimame varnelę;
  • Tow error taimaut - užduodamas kablio atsikabinimo klaidos laikas. Likus 6 sekundėms garsiakalbiukas trumpai pypteli, po to artėjant laiko pabaigai pyptelėjimai patankėja. Suveikus taimautui, pereinama į parašiūtavimo padėtį;
  • Accelerate error taimaut - kiek laiko leista būti greitinimo fazėje. Pasibaigus laikui pereinama į nurodytą atsikabinimo subfazę arba i parašiūtavimą;
  • Min. fly voltage - jei baterija nusės iki duotos įtampos, pereinama į parašiūtavimo poziciją;
  • Alarm voltage - jei taimerio įjungimo metu baterija bus nusėdus iki šios įtampos, pasigis perspėjantis pipsėjimas (net jei garsas išjungtas).

Taipogi galima patiems persirašyti naujesnes taimerio vidinės programos versijas. Tam naudojama fliasher programa. Visi pataisymai ir patobulinimai bus pateikti šiame puslapyje nemokamai.

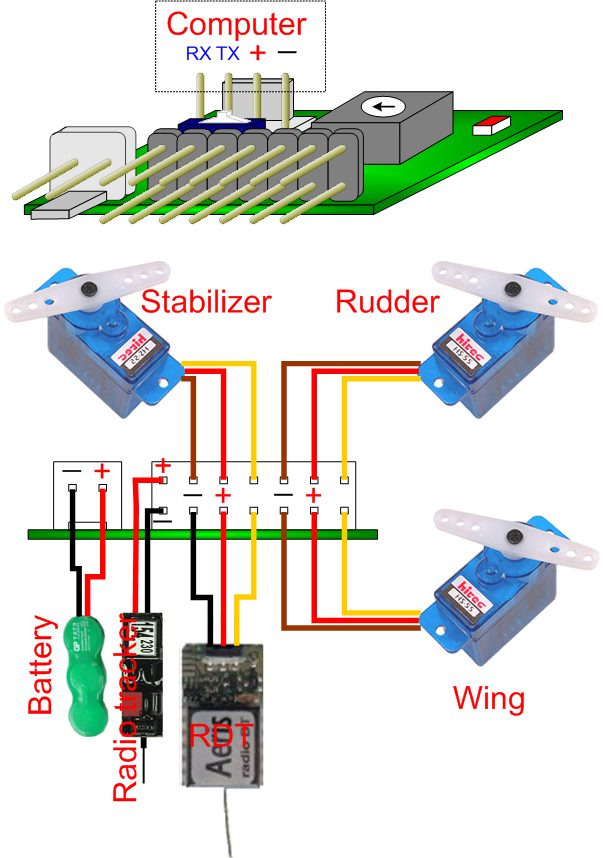

Pajungimas:

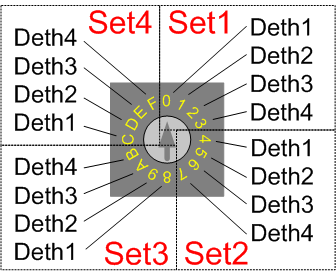

Valdymo režimai:

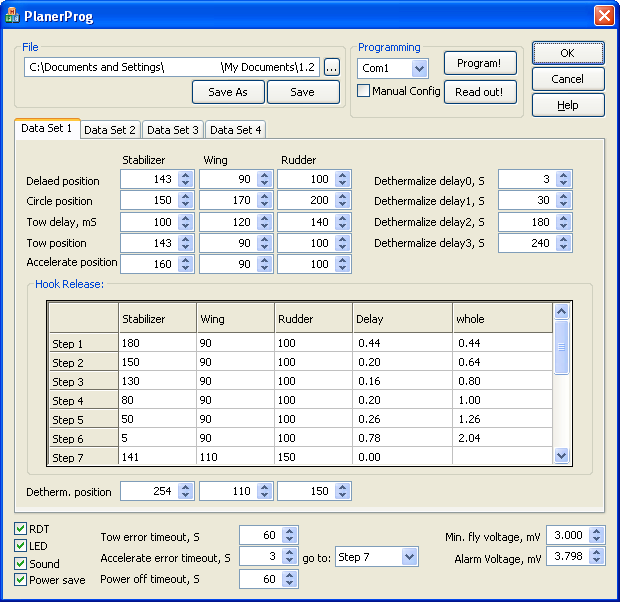

Konfiguracinė programa:



Konfiguravimo programa

Kontrolerio programos atnaujinimas:



Pasirenkame "AT Mega8 0.5k boot", "9600" bei Jūsų kompiuterio nuoseklaus prievado numerį, spaudžiame "Test". Jei taimeris prijungtas teisingai ir įjungtas jo maitinimas, turime gaut atsakyma "OK!". LED ant taimerio plokštės turi užsidegti. Spaudžiame "Rašyti", ir nurodome *.cod failą.



USB tvarkyklės (kai komplekte USB laidas)

Programa kontrolerio atnaujinimui



Kontrolerio procesoriaus programos:

2010 03 19 versija 1.20

2010 04 27 versija 1.21

2010 05 20 versija 1.22

2010 05 24 versija 1.23

naujausia versija 1.26

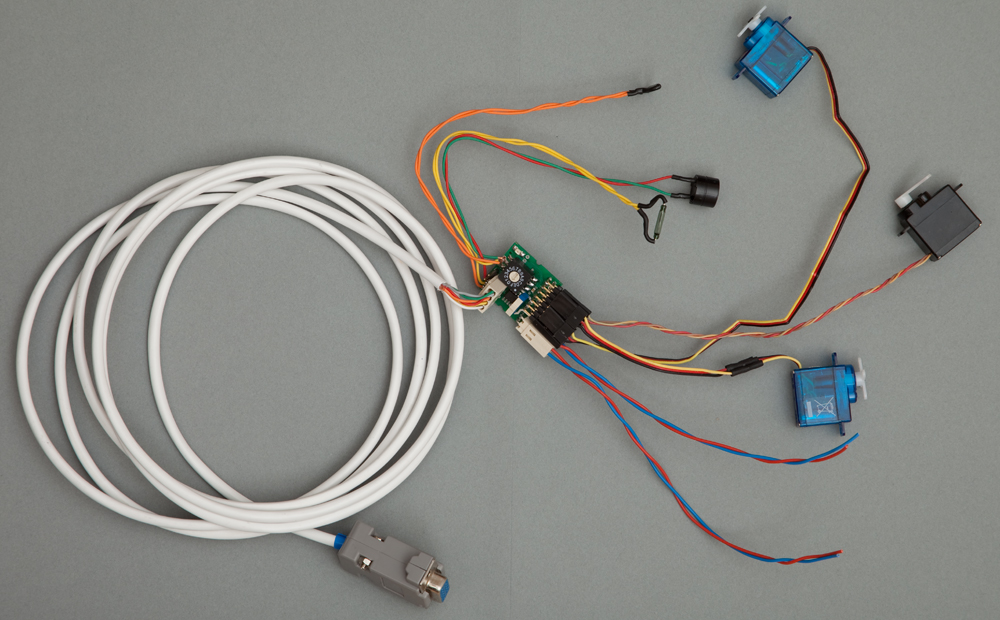

Foto:
